Espirales
áureas.
La espiral de Durero.
En 1525, tres años antes de morir, el genial pintor renacentista y gran enamorado de las Matemáticas, Alberto Durero (1471-1528) publica una obra titulada "Instrucción sobre la medida con regla y compás de figuras planas y sólidas". Es un precioso libro en el que pretende enseñar a los artistas, pintores y matemáticos de la época diversos métodos para trazar diversas figuras geométricas.
En esta obra Durero muestra cómo trazar con regla y compás algunas espirales y entre ellas una que pasará a la historia con su nombre: la Espiral de Durero.
Hay que esperar más de 18 siglos para que, esta vez un artista con grandes dotes matemáticas, nos proporcione los métodos para dibujar otro tipo más complejo de espirales, las espirales basadas en el crecimiento gnómico, es decir, las que se obtienen la encajar de forma recurrente, figuras geométricas semejantes y unir sus vértices. especial atención le van a merecer las espirales relacionadas con la sucesión de Fibonacci y con el número áureo.
A pesar de su gran amor por las matemáticas, como muestra en su cuadro Melancolía, plagado de metáforas matemáticas, Durero es fundamentalmente un pintor. Por eso su obra "Instrucción sobre la medida con regla y compás de figuras planas y sólidas", no realiza un estudio teórico de las espirales y se limita a dar preceptos para su construcción.
La influencia del mudo helénico, de la que Durero está impregando, le impone una nueva restricción: la utilización exclusiva de la regla y el compás. Por ello, se va a limitar a investigar la representación aproximada de la espiral no uniforme mediante arcos de circunferencias.
No se trata de una espiral de Arquímedes ni de una espiral logarítmica pues ninguna de las dos puede construirse con regla y compás, sin embargo se aproxima bastante a esta última.
Los rectángulos áureos son aquellos cuyos lados están en proporción áurea, es decir, el cociente entre su lado mayor y su lado menor es precisamente el número de oro.
Son los únicos que tienen esta curiosa propiedad: si cortamos un cuadrado cuyo lado sea el lado corto del rectángulo obtenemos un rectángulo semejante al original, es decir tiene las mismas proporciones.

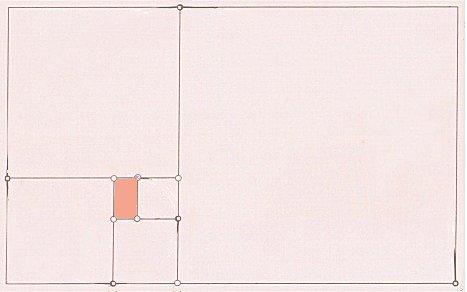

O expresado al revés, si a un rectángulo áureo le añadimos sobre su lado mayor, un cuadrado obtenemos otro rectángulo áureo. Una buena aproximación a esta sucesión de rectángulos áureos es la obtenida a través de los rectángulos cuyos lados son los términos de la sucesión de Fibonacci.
Una vez construida esta sucesión de rectángulos áureos encajados si unimos mediante un arco de circunferencia dos vértices opuestos de cada uno de los cuadrados obtenidos, utilizando como centro de la misma otro de los vértices del mismo cuadrado, obtenemos una curva muy similar a una espiral logarítmica, es la famosa Espiral de Durero.
Esta espiral es casi una espiral logarítmica de salto angular 90 grados y razón geométrica el número de oro. La única diferencia, inapreciable a pequeña escala es que los centros de esos arcos van saltando a su vez de un vértice a otro de los rectángulos.
Nos consuela pensar que si bien esta increible espiral no se ajusta de manera tan perfecta a los fenómenos naturales de desarrollo de numerosos seres vivos, tanto animales como vegetales, como sus numerosos defensores a lo largo de la historia han pretendido, al menos ha proporcionado auténticas maravillas artísticas desde Durero hasta nuestros días.
Otra espíral gnómica basada en el número áureo es la que se construye tomando como base un triángulo isósceles cuyo ángulo menor mide 36°. A partir de cada triángulo se construye otro triángulo isósceles cuyo lado menor coincide con el mayor del triángulo anterior.
Los cocientes entre el lado mayor y el lado menor de cada triángulo tienden hacia el número de oro.
La espiral se construye uniendo mediante arcos de circunferencia los vértices consecutivos de estos triángulos.
El resultado es otra similar cuya pulsación, el factor de crecimiento es el número áureo.
